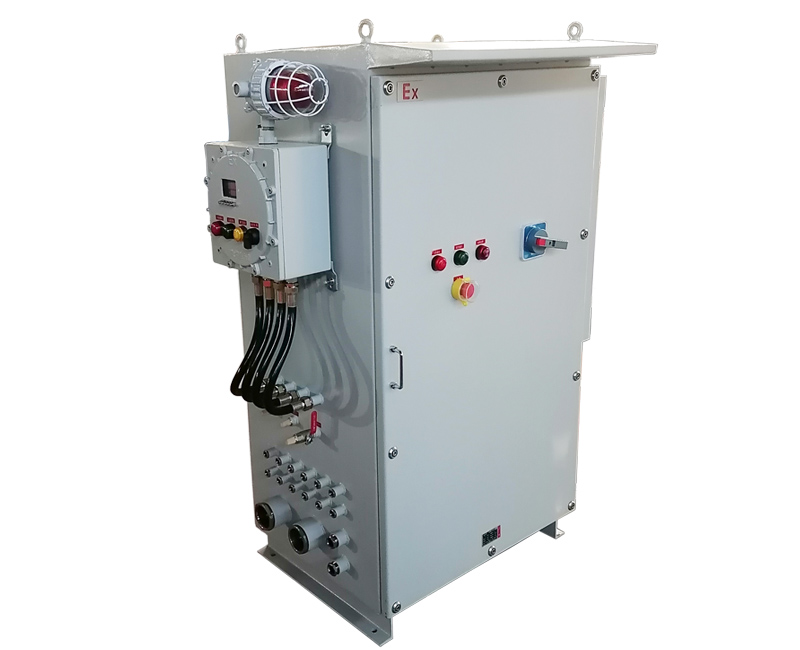

正压防爆柜

PXK正压防爆柜防爆配电正压柜厂家支持定制 IIC IIB区

防爆原理

变频器温度一般不能超过45摄氏度,当遇到使用大功率变频器时,或者电气元件太多,体积过大时,变频器不能直接在易燃易爆环境工作,小功率的变频器可以放在隔爆型电气柜里,大功率的则需要放进防爆正压柜里,因为正压柜不仅可以通过保护性气体作为介质保护防爆电气,阻止外部易燃易爆的气体粉尘混合物进入正压腔内,又可以通风散热,把变频器、软起动产生的热量带走。



适用范围

1.适用于1区可燃性气体环境、2区粉尘危险场所;

2.适用于IIA、IIB、IIC类爆炸性气体环境;

3.适用于T1~T4组温度组别;

4.广泛适用于油田、化工、酿酒、制药、环保公司等场所。



正压防爆柜配置

压力传感系统、报警系统、自控系统、布气系统、配电系统、联锁断电系统等。





技术参数

执行标准:GB12476.1-2013、GB12476.5-2013、 GB12476.6-2010、 GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、GB3836.9-2014、GB/T3836.5-2017

防爆标志:Exde mb px IIC T4Gb、ExmbDtD A21 IP65 T130℃。

额定电压:AC380V/220V

额定电流:小于等于500A。

气源压力:0.2~0.8MPa

工作压力:80Pa<P<1000Pa(根据柜体大小调整)

报警压力:下限报警压力80Pa,上限报警压力800Pa。

报警断电压力:下限报警联锁断电压力为50Pa。(根据柜体大小调整)

报警泄压压力:高于1000Pa,自动关闭进气口,并通过泄压阀自动泄压。(根据柜体大小调整)

保护气体类型:洁净空气、惰性气体。气源提供设备要置于非危险区域,一定不能混入可燃性气体混合物。

保护性气体温度:≤40℃

防护等级:IP65/IP54

防腐等级:WF1/WF2



产品特点

1.产品采用主、副盘结构,主盘为正压腔,内装用户所需的电器元件和防爆必须的检压传感系统、通风布气系统、气压调节系统等;副盘内装防爆换气自控系统、防爆电源自切换系统、防爆报警系统、防爆压力显示系统、进出气源连接口,自供气规格产品的副盘内还装有防爆供气装置。

2.可根据客户要求安装各种检测仪表、分析仪表、显示仪表、监视器、微电脑触摸屏、大功率变频器以及软启动器等,对用户内装电器元件基本不受体积、种类限制。

3.采用碳钢或者不锈钢材质,碳钢材质表面静电喷塑,抗腐蚀,机械强度高,整体封密焊接,气密性好。

4.不仅防爆正压柜气密性要好,输送保护性气体的管道也要气密性好,气源产生设备要置于安全区,不得混入易燃易爆气体粉尘,排气口也尽量设置在安全区。



防爆正压柜的分类

1.按结构可以分为箱式、柜式和琴台式。

2.按照气源供给方式可以分为通风型和补偿型。通风型连续供气,散热好;补偿型不间断供气,耗气少。

3.按材质可以分为不锈钢正压柜和碳钢正压柜。

4.按防爆等级,正压柜可以划分为PX、PY、PZ型。

PX型正压

将正压壳内的危险分类从1区降到非危险区的正压保护。

PY型正压

将正压柜内的危险分类从1区降到2区的正压保护。

PZ型正压

将正压壳内的危险分类从2区降到非危险的正压保护。



PX型正压设置换气连锁,达到规定的换气时间和换气量后才能上电。PX型可用于1区,更智能可靠。



订货须知

1.支持定制,用户应提供电气系统图、控制原理图,元件面板布置图,内装元件品牌、进出电缆外径大小、数量等或者气体技术要求。

2.我司会将设计好的防爆正压柜方案提交客户审核,待客户确认后,我司方安排生产。

3.如需要不锈钢材质或者其他特殊要求,如正压柜防雨罩,请订货时注明。
