　　1.防爆电气设备锻造工艺图的定义

　　在砂型防爆电气设备锻造的生产现场管理环节中，工艺工作人员应当尽量有效域锎订砂模防爆电气设备锻造的工艺方案，制作防爆电气设备铸造工艺图。

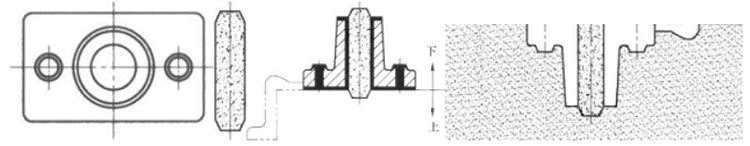

　　所说“防爆电气设备铸造工艺图”，便是在零件图的前提下应用多种防爆电气设备锻造工艺符号表示出防爆电气设备锻造工艺方案的图型。一般来说，它应当表示出铸造件的浇筑位置、金属型铸的分型面、型芯的总数和样子及确定方式、加工的剩余量、起模倾斜度、收缩率、浇注系统、零口、冷铁以及布局等内容。

　　防爆电气设备铸造工艺图是设计模型、生产现场管理、铸制造和铸造件检测等基础工艺的指导性文件。大家也可以根据制作的防爆电气设备铸造工艺图和选择的造型方式制作模型图、受芯图耦合箱图，进行砂模铸造件的有关工艺流程。

　　2.防爆电气设备铸造工艺图图例工艺标记

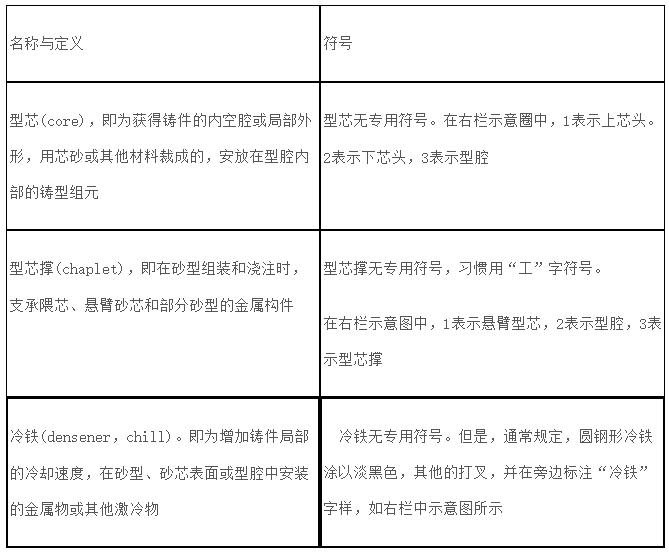

　　在防爆电气设备铸造工艺图中经常使用的一部分图例工艺标记。

　　3.防爆电气设备铸造工艺图制作流程

　　防爆电气设备铸造工艺图的制作一般可以按照下列流程开展：

　　①剖析零件图的结构类型和质量标准。

　　②挑选浇筑方式、浇筑位置和分型面。

　　③明确不铸孔部位。

　　④设计型芯及精准定位。

　　⑤明确浇注系统。

　　⑥制作样图。

　　在防爆电气设备铸造工艺图制作时，一般来说，机械加工余量用标值表明；防爆电气设备锻造收缩率用文字标注；起模倾斜度一般用视角(卢)表明；不铸孔用轴线(点画线)表明；浇口、冒口系统用双点画线表明等等这些。
