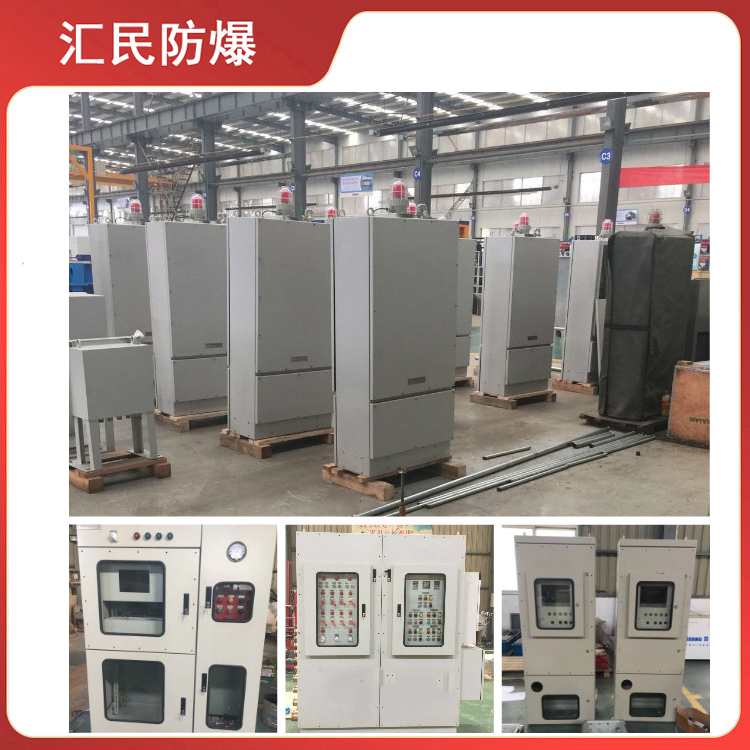

电气控制柜定制的理论依据是逻辑思维能力。只需合乎逻辑控制规律，确保用电安全，达到生产工艺流程规定，可以说是一个好设计。但是为了达到电气控制设备的制造和使用要求，必须进行合理电气控制系统工艺技术设计。这种设计方案包含电气控制柜的总体设计、电气控制柜的整体配备,一般布线设计,电气设备构件及布线每个部分设计,及其元件的技术性资料目录,输入和输出行号和常用材料目录。那电气控制柜怎样设计比较合适?
总体配备电气控制柜的设计方案是把自动控制系统分成多个组件的工作原理与控制标准的电气原理,再将每个部分划分为多个组件依据电气控制柜的多元性,再根据电气原理的布线关联，排序好各组位的进出线号，并依据电气原理的布线关联，依照接口方式，调整一下各部位的出入线号。整体配备设计以电气控制系统装配工艺和总布线的方式表现。应标出各部位的主要部件位置、各部位布线关联、接法和使用的主干线、管道等。
电气控制柜总装配和布线是把各部件作为一个详细系统实现设计方案和协调的重要依据。一体化设计应让整个自动控制系统集中化、紧密。与此同时，在空间容许的条件下，对比较大噪音振动的发热元件及电气元器件应尽量远离别的元器件或防护;针对多站大型机器设备，要了解两个地方操控的便捷性;控制箱的总电源开关和急停控制电路应放置方便和显著位置。
合理的整体配备设计方案关系着自动控制系统的制造和安装品质，也会影响自动控制系统特性的完成及其工作中的可靠性、运作、调节、维护保养等便利性和品质。

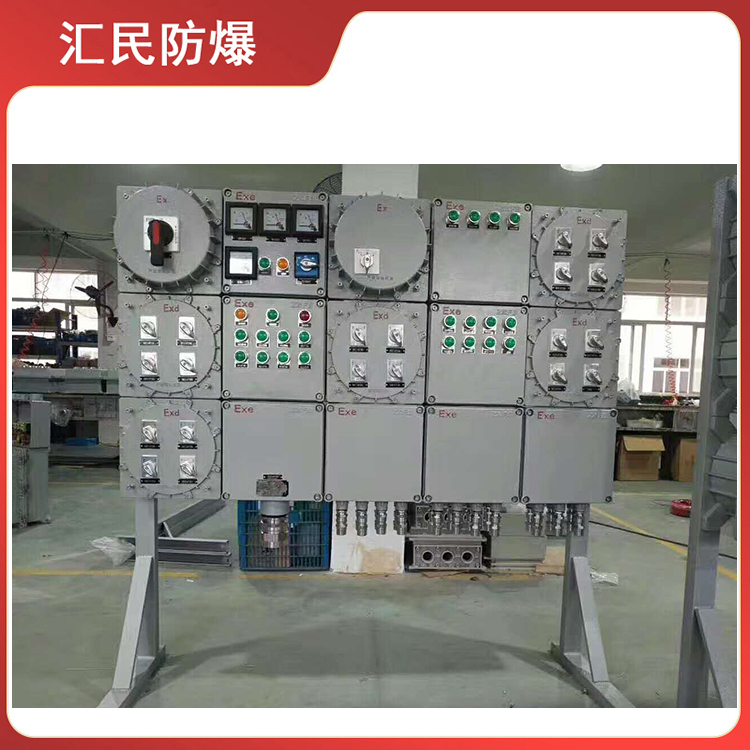

由于各种电气元器件的安装位置不一样，形成完整的自动控制系统时要将元器件分离。组件区划原则就是:
1.将功能相似的部件组合在一起;
2.尽量避免元器件之间的连接频次，将联接密切的控制系统放进同一元器件内;
3.强、弱电安装控制板可分离出来，降低影响;
4.为使之干净整洁美观大方，能将规格、重量相似的电器组合在一起应用;
5.为了更好地自动控制系统的定期检查调节，将要调整、维护保养和容易破损的构件组合在一起。
电气控制柜各部位区划时，应处理各部位之间、电箱与电箱与被控制设备之间的连接问题:电气控制柜各部位、构件接法一般要遵循下列标准:
1.开关电器和控制器的出入线一般用一个或多个接线端子联接。可以根据电流和出入线数挑选不同规格的接线端子;
2.电控柜、控制箱、柜(套)与被控制机器设备之间的连接选用接线端子排座或工业连轴器;
3.弱电安装控制部件和电路板元件应使用各种规范连接器联接;
